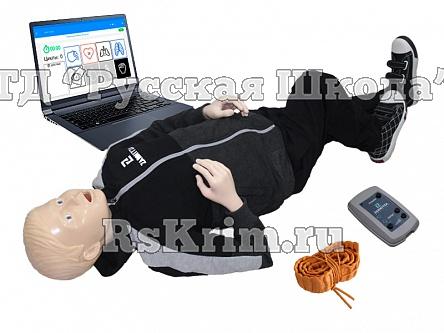

"Гриша-10" робот-тренажер для обучения навыкам СЛР с возможностью приведения в устойчивое боковое положение и персональным компьютером

АртикулМ4031
ПроизводительЗарница
Образование.Основное общее образование 5-9 класс, Среднее общее образование 10-11 класс
Школа.5 класс, 6 класс, 7 класс, 8 класс, 9 класс, 10 класс, 11 класс
Учебные дисциплины ОБЖ
Виды пособийДемонстрационные
Кабинеты школ (приказ №336 №465 №590) Кабинет ОБЖ
Учебные пособияИнтерактивные учебные пособия, Технические средства обучения, Приборы, Модели и материалы, Модели "Человек"
219000 руб.

Наличие: под заказ

Робот-тренажер предназначен для обучения навыкам оказания первой помощи и контроля качества подготовки обучающихся. Представляет собой образ подростка ростом 120 см. Голова, левая нижняя конечность и вентральная часть туловища выполнены из материалов, визуально и тактильно напоминающих ткани человеческого тела. Открытые ноздри обеспечивают реалистичность сдавливания крыльев носа. Голова, верхние конечности и правая нижняя конечность имеют подвижность в основных суставах, что позволяет придавать тренажеру устойчивое боковое положение на левом боку. Робот имеет 9 режимов работы, управляется при помощи беспроводного пульта, а также имеется возможность проведения занятий через программное обеспечение, установленное ноутбуке (входит в комплект поставки). Тренажер поставляется в одежде и в транспортировочной сумке, укомплектован санитарными салфетками для проведения искусственной вентиляции легких, масками с односторонним клапаном, а также аккумуляторами и зарядным устройством к ним.

Робот-тренажер имеет точно обозначенные следующие анатомические ориентиры для оказания первой помощи:

  • кивательные мышцы шеи, ключицы и хрящи гортани - для определения пульса на сонной артерии;
  • реберные дуги и мечевидный отросток - для определения места нанесения прекардиального удара и проведения непрямого массажа сердца;
  • рельеф мышц бедра и коленного сустава - для определения места прижатия бедренной артерии и наложения кровоостанавливающего жгута.

Робот-тренажер позволяет отрабатывать навыки:

  • первой медицинской помощи при клинической смерти (метод 30:2, безвентиляционная реанимация, прекардиальный удар);
  • оказания помощи больному в бессознательном состоянии;
  • оказания помощи при переломе костей голени;
  • оказания помощи при ранении бедренной артерии.

Тренажер фиксирует такие распространенные ошибки, как:

  • недостаточная глубина компрессии;
  • недостаточный объем вдоха;
  • излишний объем вдоха;
  • неправильное положение головы при ИВЛ;
  • неправильное положение рук при проведении непрямого массажа сердца.
Описание, предназначение, способ эксплуатации:

Функциональные характеристики робота-тренажера

  • кивательные мышцы шеи, ключицы и хрящи гортани - для обучения навыкам определения пульса на сонной артерии;
  • реберные дуги и мечевидный отросток - для определения места нанесения прекардиального удара и проведения непрямого массажа сердца;
  • рельеф мышц бедра и коленного сустава - для определения места прижатия бедренной артерии и наложения кровоостанавливающего жгута;
  • тренажер позволяет проводить отработку навыков оказания помощи при клинической смерти методом 30:2, безвентиляционным методом, а также есть возможность выполнить прекардиальный удар;
  • 9 режимов работы тренажера позволяют проводить обучающие, экзаменационные и соревновательные занятия;
  • тело робота-тренажера превращено в объемный дисплей, отражающий правильные и ошибочные действия обучающихся, что позволяет значительно повысить эффективность обучения навыкам оказания первой помощи;
  • при достаточной силе и глубине нажатий непрямого массажа сердца появляется пульсовая волна на сонной артерии и загорается зеленый индикатор на грудной клетке тренажера;
  • при эффективном проведении вдоха искусственного дыхания приподнимается грудная клетка и загорается зеленый индикатор;
  • в каждом случае перелома ребра (неправильное положение рук при НМС) загорается красный индикатор "сломанного ребра" и раздается звуковой сигнал;
  • в случае перелома мечевидного отростка загорается красный индикатор "сломанного мечевидного отростка" и раздается звуковой сигнал;
  • эффективность реанимации определяется по сужению зрачков и появлению самостоятельного пульса на сонной артерии;
  • конструкция тренажера позволяет придавать ему устойчивое боковое положение;
  • если в течение 30 секунд тренажеру, находящемуся в состоянии комы, не придать устойчивое боковое положение, он "умирает": исчезает пульс на сонной артерии, расширяются зрачки и появляется звуковой сигнал;
  • если в течение 2 минут не остановить кровотечение из бедренной артерии, то исчезает пульс на сонной артерии (контроль наложения жгута по остановке световой индикации);
  • в любом случае некорректного обращения с поврежденной конечностью при наложении бинтовой повязки, транспортной шины на голеностопный сустав, голень, раздается характерный звуковой сигнал и появляется красное свечение "поврежденной" конечности;
  • выбор режима и проведение реанимационных мероприятий сопровождается голосовыми сообщениями;
  • выбор режима и регулировку громкости возможно осуществлять при помощи кнопок на роботе-тренажере, а также при помощи беспроводного пульта управления;
  • полная независимость от внешних источников питания и выносных контроллеров, мониторов;
  • возможность управления роботом при помощи специализированного программного обеспечения;
  • работа по беспроводному каналу связи либо через USB кабель, со специализированным программным обеспечением, установленным ноутбуке;
  • в программное обеспечение входит теоретический курс по оказанию первой помощи, включающий в себя видеоуроки, фотоматериалы, теоретическую информацию и тестирование с возможностью сохранения результатов;
  • возможность отслеживать объем выполненного вдоха;
  • ошибочные действия во время практических занятий фиксируются программным обеспечением "на лету". Эта функция позволяет моментально вносить корректировки в действия обучаемого;
  • результаты практических занятий возможно сохранить в базе данных программного обеспечения, что позволит проводить более углубленный анализ ошибок и правильно выбирать методы обучения оказанию первой помощи.



Режимы работы тренажера

Первый режим. Состояние клинической смерти с включенной индикацией правильных действий.

На каждое эффективное надавливание непрямого массажа сердца загорается соответствующий индикатор и появляется пульсовая волна на сонной артерии. При каждом эффективно проведенном вдохе искусственного дыхания поднимается грудная клетка и загорается соответствующий индикатор. При успешной реанимации у тренажера сузятся зрачки и появится самостоятельный пульс на сонной артерии. Если в процессе реанимации не было допущено ошибок, то тренажер "оживет" через 4 цикла, которые должны быть выполнены за 2 минуты, при этом пульс на сонной артерии сохраняется в течение одной минуты, затем наступает повторная остановка сердца. При совершении ошибок время оживления увеличивается. Реанимация производится методом 30:2.

Второй режим. Состояние клинической смерти с отключенной индикацией правильных действий.

Предназначен для проведения экзаменов, соревнований, конкурсов профмастерства. Отличается от первого режима отсутствием светодиодной индикации правильных действий. О верно проведенном НМС и ИВЛ можно судить по появлению пульсовой волны на сонной артерии и подъему грудной клетки соответственно.

Третий режим. Безвентиляционная реанимация с включенной индикацией правильных действий.

Один из методов реанимации, при котором не проводится ИВЛ. На каждое эффективное надавливание непрямого массажа сердца загорается зеленый индикатор и появляется пульсовая волна на сонной артерии. При успешной реанимации у тренажера сузятся зрачки и появится самостоятельный пульс на сонной артерии. Если в процессе реанимации не было допущено ошибок, то тренажер "оживет" через 1,5 минуты или 150 компрессий, при этом пульс на сонной артерии сохраняется в течение одной минуты, затем наступает повторная остановка сердца. При совершении ошибок время оживления увеличивается.

Четвертый режим. Безвентиляционная реанимация с отключенной индикацией правильных действий.

Предназначен для проведения экзаменов, соревнований, конкурсов профмастерства. Отличается от третьего режима отсутствием светодиодной индикации правильных действий. О верно проведенном НМС можно судить по появлению пульсовой волны на сонной артерии.

Пятый режим. Прекардиальный удар.

Удар следует наносить ребром сжатой в кулак ладони чуть выше мечевидного отростка, прикрытого двумя пальцами другой руки. Локоть руки, наносящей удар, должен быть направлен в сторону живота пострадавшего. После удара необходимо проконтролировать пульс на сонной артерии.

Шестой режим. Бессознательное состояние.

Предназначен для обучения навыкам определения коматозного состояния у пострадавшего и выбора правильного алгоритма оказания первой помощи. После запуска этого режима у тренажера сужаются зрачки и появляется пульс на сонной артерии, которые сохраняются в течение 30 секунд. Если в течение этого времени тренажеру придать устойчивое боковое положение, то пульс на сонной артерии сохраняется в течение 10 минут. В противном случае робот "умирает": исчезает пульс на сонной артерии, расширяются зрачки и появляется звуковой сигнал, свидетельствующий о смерти пострадавшего от аспирации (вдыхания) рвотных масс, удушения собственным языком.

Седьмой режим. Перелом костей голени.

Предназначен для отработки навыков наложения повязок и шин при переломе костей голени. После запуска данного режима у тренажера сужаются зрачки и появляется пульс на сонной артерии, которые сохраняются в течение 10 минут. За это время нужно, без причинения боли, наложить повязку и транспортную шину на голень левой ноги. На каждое некорректное обращение с поврежденной конечностью тренажер реагирует коротким звуковым сигналом и красным индикатором боли, расположенным в области перелома. Если количество некорректных действий превысит 5 (зависит от силы нажатия на конечность), то у тренажера исчезает пульс на сонной артерии, расширяются зрачки и появляется длинный звуковой сигнал, указывающий на смертельные осложнения травматического шока.

Восьмой режим. Ранение бедренной артерии.

Предназначен для отработки наложения жгута при кровотечении из бедренной артерии без проведения комплекса сердечно-легочной реанимации. После запуска этого режима у тренажера начинается кровотечение из бедренной артерии (обозначается красной пульсирующей индикацией). Если в течение 2 минут не остановить кровотечение, наложив жгут через опорный предмет, тренажер "умирает" от невосполнимой потери крови.

Девятый режим. Состояние клинической смерти и ранение бедренной артерии.

Предназначен для отработки тактики и навыков оказания первой помощи в случае ранения бедренной артерии у пострадавшего, находящегося в состоянии клинической смерти. Алгоритм сердечно-легочной реанимации соответствует первому режиму, за исключением того, что после оживления у тренажера начинается кровотечение из бедренной артерии (обозначается красной пульсирующей индикацией на внутренней стороне бедра левой ноги). Следует незамедлительно остановить кровотечение, наложив жгут через опорный предмет.

Программное обеспечение.

Специализированное программное обеспечение представляет собой учебно-практическую систему. Система включает в себя теоретический курс и практические занятия.

Теоретический курс представляет собой видеоуроки, фотоматериалы, теоретическую информацию и тестирование с возможностью сохранения результатов.

Практические занятия сопровождаются анимацией выполняемых действий на экране компьютера и данными по объему выполненного вдоха. Все ошибки фиксируются, и имеется возможность сохранить результаты занятия в базе данных для каждого студента в отдельности.

Все действия фиксируются в режиме on-line и позволяют быстро скорректировать работу обучаемого.

Программное обеспечение разработано на базе операционной системы Windows с интуитивно понятным интерфейсом, не требующим дополнительного обучения для пользователей с любым уровнем подготовки.

Подключение тренажера можно осуществить по беспроводному каналу связи либо при помощи USB кабеля, входящего в комплект поставки.

Комплект поставки:
  1. Робот-тренажер
  2. Беспроводной пульт управления
  3. Санитарные салфетки для проведения искусственной вентиляции легких (100 шт.)
  4. Маска с односторонним клапаном (3 шт.)
  5. Спортивный костюм с трико на молнии в качестве имитации разреза ткани для экстренного оказания помощи при кровотечении из бедренной артерии
  6. Кровоостанавливающий жгут
  7. Транспортировочная сумка
  8. Комплект аккумуляторов (типоразмер АА) (4 шт.)
  9. Зарядное устройство
  10. Ноутбук
  11. USB кабель
  12. Цифровой носитель с программным обеспечением
Материал:

Поливинилхлорид 3 мм, АБС поливинилхлорид, жидкий полиуретановый пластик, полиуретановый компаунд

Габариты, мм:
Тренажер: 1200 х 400 х 200
 Пульт: 75 х 43 х 18
Вес, кг:

20

Документация:
  1. Паспорт изделия
  2. Руководство по эксплуатации





Сравнительная таблица



Функции Модель тренажера
"Гриша-01" "Гриша-02" "Гриша-03" "Гриша-04" "Гриша-05" "Гриша-06" "Гриша-07" "Гриша-08" "Гриша-09" "Гриша-10"
Работа от 4 источников питания типа АА + + + + + + + + + +
Режим "Клиническая смерть" + + + + + + + + + +
Режим "Прекардиальный удар" - - + + + + + + + +
Контроль проведения непрямого массажа сердца + + + + + + + + + +
Контроль проведения вдоха ИВЛ по подъему грудной клетки  + + + + + + + + + +
Запрокидывание головы + + + + + + + + + +
Пульсовая волна на сонной артерии + + + + + + + + + +
Возможность подключения к компьютеру - - + + + + + + + +
Появление самостоятельного пульса на сонной артерии  + + + + + + + + + +
Сужение зрачков + + + + + + + + + +
Перелом мечевидного отростка + + + + + + + + + +
Наличие верхних и нижних конечностей - + - + + + + + + +
Световая индикация правильных действий + + + + + + + + + +
Перелом ребер + + + + + + + + + +
Беспроводной пульт - - - - + + + + + +
Режим "Клиническая смерть. Экзамен" + + + + + + + + + +
Режим "Бессознательное состояние" - - - - + + + + + +
Режим "Перелом костей голени" - - - - - - + + + +
Режим "Ранение бедренной артерии" - - - - - - + + + +
Режим "Клиническая смерть и ранение бедренной артерии" - - - - - - + + + +
Режим "Безвентиляционная реанимация" - - - - - - - - + +
Режим "Безвентиляционная реанимация. Экзамен" - - - - - - - - + +
Возможность наклона головы влево-вправо - - - - - - - - + +
Наличие сгибаемых конечностей - - - - - - - - + +
Придание устойчивого бокового положения - - - - - - - - + +
Данные об объеме вдоха - - + + + + + + + +
Компьютер в комплекте поставки - - - - - + - + - +
